Poze si scheme

Predozatoarele de ultima generatie produse de Bernardi Impianti International au fost proiectate si realizate astfel incat sa garanteze o durata de viata indelungata.

Avand o structura solida si fiind tratate prin galvanizare la cald, rezista excelent agresiunii agentilor atmosferici si abraziunii determinate de agregatele continute.

Caracteristicile modulare permit satisfacerea celor mai exigente cerinte in materie de pozitionare.

Capacitatea este determinata de un INVERTER printr-un motoreductor comandat de computer.

Poze si scheme

Materialul care provine in urma scarificarii(R.A.P.) poate fi reutilizat asa cum este pentru producerea de conglomerat bituminos.

Bernardi Impianti propune pentru instalatiile sale MIC posibilitatea reutilizarii acestei resurse importante cu ajutorul a 3 tipologii de instalatii de alimentare.

Fig. 1 – foto 1
Prima consta in introducerea materialului frezat, dupa ce este trecut prin grilajul vibrant cu plasa de 20 x 20 astfel incat sa se evite patrunderea materiilor fine in moara cu ciocanele, in partea anterioara a cilindrului de uscare din apropierea arzatorului.

Aceasta configurare permite o prima evaporare a umiditatii continute in materialul frezat inca din interiorul cilindrului. Cu aceasta solutie deja experimentata pe scara larga cu ajutorul a numeroase instalatii este posibila reciclarea pana la 35%.

Fig. 2 – foto 2
O alta posibilitate foarte des utilizata consta in introducerea materialului frezat la baza elevatorului de agregate calde. Prin aceasta metoda este posibila reciclarea de pana la 25%.

Fig. 3 – foto 3
O a treia si ultima posibilitate de reutilizare a materialului frezat consta in prelevarea acestuia cat este rece, cu ajutrul elevatorului catre dispozitivul de cantarire care il dozeaza direct in malaxor. Aceasta solutie, mai precisa din punct de vedere al curbei granulometrice, nu permite depasirea reciclarilor de 15-20%.

Poze si scheme

Uscatoarele produse de Bernardi Impianti International au fost proiectate si realizate astfel incat sa garanteze o durata indelungata de utilizare.

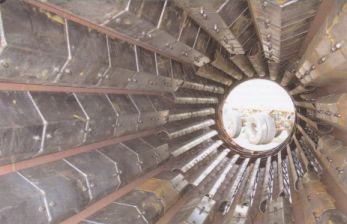

Construite din otel carbon si izolate la exterior, dispun de un sistem intern de palete pentru ridicarea si impingerea sub forma de ploaie a materialelor care trebuie uscate, precum si de palete de inversare pentru recuperarea caldurii.

Miscarea se obtine printr-o coroana dintata cuplata la un pinion si un motoreductor epiciclic. Doua inele de rulare din otel pozitionate pe patru rulouri (din otel) prevazute cu cuzineti, sunt fixate la randul lor de sasiu cu suporturi reglabile.

Poze si scheme

Arzatoarele universale functioneaza fie pe motorina fie pe ulei combustibil dens sau gaz natural /GPL, tip TC si sunt proiectate si produse direct de Bernardi Impianti International , fiind construite cu o cama specifica incalzita si mutabila in ambele sensuri astfel incat sa se obtina reglajul flacarii pe lungime.

La interior, in afara discului flacarii forat ca sa permita fluxul de aer, mai exista si un oblon cu deschidere variabila cu surub de comanda care creeaza un curent rotativ pentru marirea sau micsorarea flacarii astfel incat sa se obtina o combustie optima. Curba de combustie a aerului este realizata electronic prin inverter montat pe motorul ventilator cu servocomanda.

Poze si scheme

Sitele vibrante unidirectionale, plane sau inclinate, special studiate si realizate de Bernardi Impianti International in vederea functionarii in cadrul instalatiilor de producere a conglomeratelor bituminoase. Sunt actionate prin motovibratoare electrice cu posibilitatea varierii amplorii oscilatiei prin simple reglaje.

Proiectarea speciala a permis realizarea unor masini de incredere avand intervale de intretinere foarte indelungate. Constructia de masini simple si compacte permite un randament ridicat cu toate avantajele unor suprafete reduse de cernere egale cu debitul tratat.

Poze si scheme

Filtrele cu mansoane textile produse de Bernardi Impianti International special proiectate pentru dirijarea fumului emis de instalatiile de producere a conglomeratelor bituminoase atat continue cat si discontinue, respecta normele europene in vigoare.

Sunt dotate cu dispozitive de siguranta pentru controlul temperaturii, sunt realizate din nomex si rezista pana la 220°C. Curatare prin contracurent si aspirator primar; recuperarea si reutilizarea prafului fin si grosier in mod separat prin dispozitivele de descarcare.

Poze si scheme

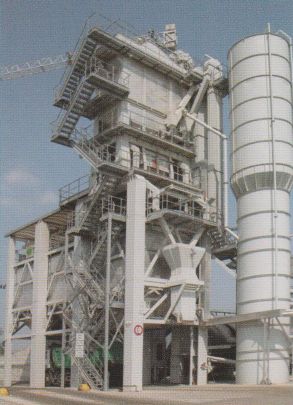

Disponibile sub diverse tipologii si marimi, conform exigentelor clientului, prevazute cu palnii de incarcare de urgenta.

Izolatie si sistem de cantarire la cerere.

Seria SPF cu incarcare prin bena comandata de troliu cu inverter electronic.

Seria SPS cu incarcare directa sub malaxor.

Seria SPFNO pozitionata sub malaxor cu incarcare prin naveta orizontala.

Poze si scheme

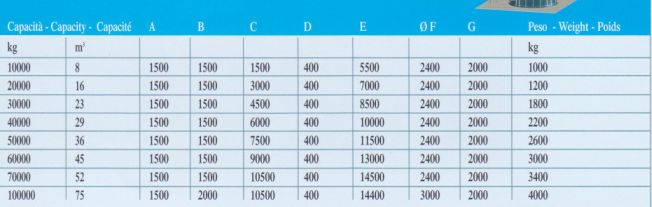

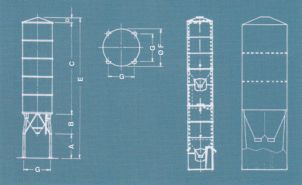

Disponibile sub forma unor tipologii si marimi diverse, conform exigentelor clientului, pentru stocarea filerului de recuperare si adaos.

Poze si scheme

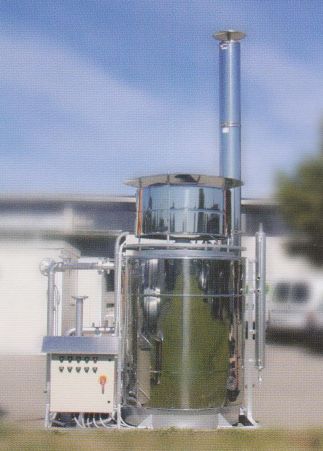

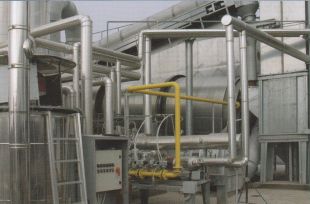

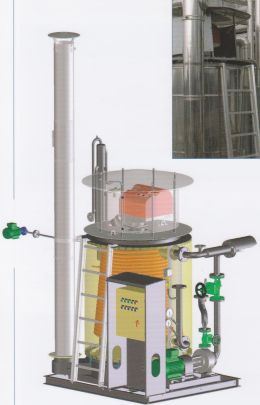

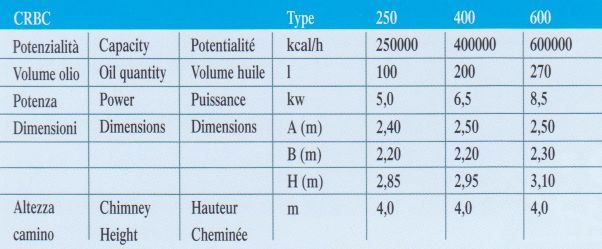

Schimbatoarele de caldura tip CRBC au fost proiectate si realizate de Bernardi Impianti International pentru incalzirea uleiului diatermic in instalatiile de productie a conglomeratelor bituminoase si sunt prevazute cu un arzator care functioneaza pe Diesel sau gaz natural / GPL.

Poze si scheme

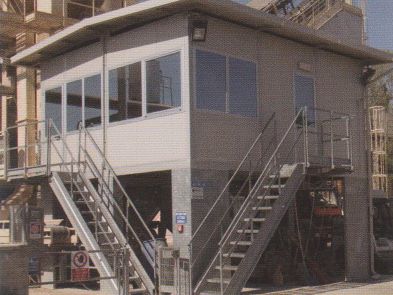

Cabinele de comanda produse de Bernardi Impianti International reprezinta centrul operativ al intregii instalatii.

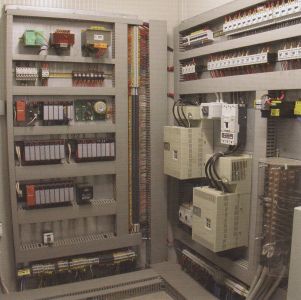

La nivelul lor se gasesc toate aparatele electrice si electronice de dirijare a fiecarei masini care intra in componenta instalatiei.

Aceasta solutie permite protectia totala a aparaturii, o mai mare siguranta, precum si eventualele interventii de intretinere.

Cabina de comanda este impartita in doua sectiuni: una destinata pozitionarii aparaturii, la care are acces numai personalul tehnic specializat si este deci protejata in vederea evitarii intrarii persoanelor neautorizate, in timp ce cealalta este destinata personalului care dirijeaza instalatia.

Toate cabinele sunt aclimatizate corespunzator pentru a garanta un mediu optim si pot fi personalizate dupa dimensiuni specifice, modalitati de mobilare si dispunere interne, conform exigentelor clientului.

Controlul tuturor functiilor se bazeaza pe un sistem informatic complex studiat chiar de Bernardi Impianti International, extrem de flexibil si usor de utilizat datorita diferitelor icoane si ferestre (vezi sectiunea Software).p>

Sistemul gestioneaza toate datele de productie, cantitatile de materii prime utilizate pentru productie, de la durata ciclurilor productive si pana la compozitia retetelor, de la datele privind mijloacele de transport si pana la lista clientilor serviti, dispunand in permanenta de toate elementele necesare in scopuri contabile si de gestiune.

Asistenta prin modem.

Poze si scheme

Program de istoric al gestiunii datelor de productie.

Program de gestiune al istoricului datelor de productie ale instalatiei.

Prin chestionare, este posibila extrapolarea ritmului productiilor zilnice, lunare si anuale.
